Фазность и полюсность автоматических выключателей

Как выбрать автоматический выключатель?

«Автоматы» нужны, чтобы ваша проводка не пострадала при перегрузках сети и коротком замыкании. В момент пикового увеличения нагрузки он размыкают цепь и ток перестает циркулировать.

Как же выбрать нужный конкретно в вашем случае автомат?

Во-первых, у автоматов есть параметры:

1. Сила тока срабатывания. Изменяется в Амперах (А). Означает максимальную силу тока, которую «выдерживает» автоматический выключатель. Для сети с напряжением 220 Вт на 1кВт мощности электроприборов нужен автомат на 5А, подсчитываем сколько и каких приборов будет в каждой комнате, плюсуем сюда лампочки и розетки, добавляем немного «запаса» и примерно представляем какой автомат нам нужен;

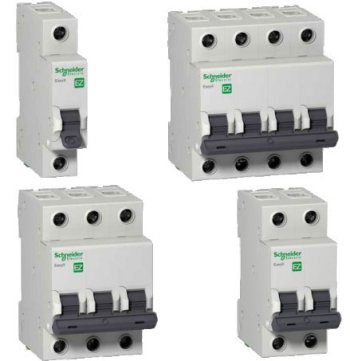

2. Полюсность и фазность. Бывают однофазные автоматы, двух-, трех- и четырехполюсные. Многие ошибочно считают, что трехполюсный автомат для трехфазной сети, но это не совсем так. Бывает так, что четырехжильный кабель подводят к бытовому дому (три фазы и рабочий ноль). Тогда три фазы разделяют на щитке (ведь такое напряжение в доме не нужно) и получается везде по 220В. В этом случае нужен четырехполюсный автомат на щиток, чтобы отключать одновременно все 3 фазы на входе, но ток в помещении будет двухфазный. В основном же, в жилых помещениях, используют двухполюсные автоматы, чтобы отключать и фазу, и нейтральную жилу сразу. Трехполюсные тоже могут использоваться как для трехфазного тока, так и для двух фазного, передаваемого по трехжильному кабелю.

Какими бывают автоматы по типу токо-временной зависимости

• Тип А – чувствительная настройка, практически не встречается (до 3 In (номинальный ток)
• Тип В – такие ставят для света (цепи включателей для лампочек и т.д.) (3 In до 5 In);
• Тип С – используют для цепей розеток и довольно низких пусковых токов (бытовая техника) (5 In до 10 In);
• Тип D – для цепей с высокими значениями пусковых токов (10 In до 20 In).

Как и где применяются различные типы автоматов?

Исходя из вышесказанного удел самых мощных выключателей – предохранение производственного оборудования или домашних приборов высокой мощности – электрокотлов, бойлеров, обогревателей. Всегда следует выбирать автомат с небольшим «запасом» (то есть не более чем ближайший к необходимому номиналу по силе тока сработки в модельной линейке) больший «запас» приведет к тому, что он не будет срабатывать при перегрузках – то есть перестанет выполнять основную функцию.
