Когда система даёт обратный ход: почему один клапан способен предотвратить катастрофу

13 мая 2026 года

Представьте: насосная станция подаёт воду в здание, насос отключается — и вся колонна воды под собственным весом устремляется назад, создавая гидравлический удар, способный разорвать трубопровод. Именно в этот момент обратный клапан на воду превращается из «дополнительного элемента» в единственное, что стоит между рабочей системой и аварией. Компания armax ежедневно консультирует проектировщиков, монтажников и владельцев объектов по вопросам защиты трубопроводов — и статистика обращений говорит однозначно: более 40% аварий на водопроводных системах в Украине в 2026 году связаны с отсутствием или неправильным подбором обратной арматуры.

Физика процесса: что именно происходит без обратного клапана

Обратный клапан — это устройство, которое пропускает поток рабочей среды только в одном направлении и автоматически закрывается при его изменении. Никакого ручного управления, никаких электрических приводов: работа основана исключительно на перепаде давления и механике запорного элемента.

Но за этой простотой скрывается серьёзная инженерная задача. При внезапной остановке насоса скорость воды в трубе падает до нуля за доли секунды. Возникает волна отрицательного давления, которая распространяется со скоростью звука в воде — около 1400 м/с. Если обратный клапан не среагирует достаточно быстро, обратный поток успевает разогнаться, и последующее закрытие порождает уже положительный гидравлический удар. Давление в трубопроводе в этот момент может в 5–10 раз превышать рабочее. Для стальной трубы DN100 с рабочим давлением 6 бар это означает кратковременный пик до 40–60 бар.

Три сценария, в которых отсутствие клапана гарантирует проблему

• Параллельная работа насосов. При отключении одного из насосов давление, создаваемое работающим агрегатом, гонит воду обратно через остановленный насос, разрушая его рабочее колесо.
• Системы с переменным рельефом. Если трубопровод проходит через перепады высот, при потере давления вода самотёком стекает в нижние точки, опустошая верхние участки и создавая воздушные пробки.
• Подключение к централизованной сети. Без обратного клапана давление из магистрали может «продавить» воду в направлении индивидуальной системы здания и обратно, вызывая загрязнение питьевой воды.

Классификация по конструкции: что выбрать для конкретной задачи

Рынок трубопроводной арматуры в Украине в 2026 году предлагает несколько принципиально разных конструктивных решений. Понимание их отличий — ключ к правильному выбору.

Подъёмные клапаны

Запорный элемент (золотник) движется вертикально относительно седла. Конструкция обеспечивает надёжное уплотнение и высокую скорость срабатывания, но имеет существенное ограничение: устанавливается исключительно на горизонтальных участках трубопровода. Рекомендованный диаметр — до DN50. Потери давления на клапане — 0,2–0,5 бар при номинальном расходе.

Поворотные (дисковые) клапаны

Запорный диск поворачивается вокруг горизонтальной оси. Могут монтироваться как на горизонтальных, так и на вертикальных трубопроводах (при условии, что поток направлен снизу вверх). Диапазон диаметров — от DN15 до DN600 и выше. Именно этот тип наиболее востребован в промышленных системах водоснабжения.

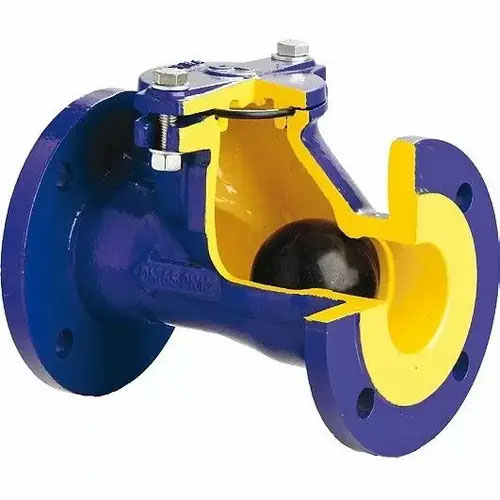

Шаровые клапаны с обратным ходом

Применяются преимущественно на малых диаметрах (до DN32) в бытовых системах. Просты в обслуживании, но чувствительны к загрязнению воды механическими частицами. Если в системе нет фильтра грубой очистки, срок службы такого устройства сокращается в 3–4 раза.

Двустворчатые (межфланцевые) клапаны

Компактная конструкция с двумя полудисками на центральной оси. Минимальная строительная длина — главное преимущество при монтаже в стеснённых условиях. Широко используются в насосных станциях и системах пожаротушения. Время закрытия — 0,1–0,3 секунды, что критически важно для защиты от гидравлического удара.

Выбирая правильный клапан для своей системы, необходимо учитывать не только диаметр и рабочее давление, но и направление монтажа, качество воды, допустимые потери давления и требования к скорости срабатывания.

Материалы корпуса: цифры, которые определяют ресурс

Долговечность обратного клапана на воду напрямую зависит от материала исполнения. Рассмотрим реальные показатели для основных вариантов.

Чугун (GGG-40, GGG-50). Наиболее распространённый материал для промышленных клапанов диаметром от DN50. Рабочий ресурс — 200 000–500 000 циклов срабатывания. Рабочая температура — до +120°C. Устойчив к гидравлическим ударам. Недостаток: подвержен коррозии при контакте с агрессивными средами.

Латунь (CW617N, DZR). Оптимальный материал для бытовых и коммерческих систем диаметром до DN50. Коррозионная стойкость значительно выше чугуна, масса — в 2–3 раза меньше. Цена — в 1,5–2 раза выше аналогичного чугунного изделия.

Нержавеющая сталь (AISI 304, AISI 316). Применяется в системах с агрессивными средами, питьевым водоснабжением высокого класса, пищевой и фармацевтической промышленности. Ресурс — свыше 1 000 000 циклов. Если вам необходима не только арматура, но и трубопровод из коррозионностойкого материала, можно купить трубу из нержавейки у специализированного поставщика — комплексный подход к материалам системы исключает «слабое звено» в конструкции.

Полипропилен и ПВХ. Используются в системах с химически агрессивными жидкостями и в бытовом водоснабжении. Ограничение по температуре — до +60°C для PP и до +45°C для PVC. Не подходят для систем с гидравлическими ударами высокой интенсивности.

Технические параметры, без знания которых подбор превращается в лотерею

По данным украинских инжиниринговых компаний, в 2026 году около 35% рекламаций на трубопроводную арматуру связаны не с браком продукции, а с неправильным подбором по техническим характеристикам. Разберём ключевые параметры.

DN (номинальный диаметр) — условный проход, определяет пропускную способность. Важно: DN клапана должен соответствовать DN трубопровода. Занижение диаметра на один шаг увеличивает потери давления в 2–4 раза.

PN (номинальное давление) — максимально допустимое рабочее давление при температуре +20°C. При повышении температуры рабочего тела допустимое давление снижается — это обязательно учитывать для систем горячего водоснабжения.

Давление открытия (Δp min) — минимальный перепад давления, при котором клапан открывается. Для подъёмных клапанов этот параметр составляет 0,02–0,05 бар, для дисковых — 0,003–0,01 бар. Для систем с низким напором разница критична.

Kv (коэффициент пропускной способности) — объёмный расход воды в м³/час при перепаде давления 1 бар. Чем выше Kv, тем меньше гидравлическое сопротивление клапана. При проектировании насосных систем этот параметр включается в расчёт суммарных потерь давления в сети.

Монтаж и обслуживание: что влияет на реальный срок службы

Даже качественный клапан выходит из строя раньше срока при нарушении правил монтажа. Анализ сервисных обращений к специалистам armax показывает несколько типичных ошибок.

Первая — монтаж подъёмного клапана на вертикальном участке. Золотник не закрывается под действием силы тяжести, обратная защита не работает. Вторая — отсутствие прямого участка трубопровода перед клапаном. Минимальная рекомендованная длина прямого участка — 5 DN до и 3 DN после клапана. Несоблюдение этого условия создаёт турбулентность, которая приводит к вибрации и ускоренному износу уплотнений.

Третья ошибка — игнорирование направления потока при монтаже. На корпусе клапана всегда нанесена стрелка направления потока. Установка «в обратную сторону» — одна из наиболее распространённых причин немедленного отказа.

Плановое обслуживание обратных клапанов для систем водоснабжения рекомендуется проводить раз в 12–18 месяцев: проверка уплотнительных поверхностей, осмотр пружины (при наличии), очистка от отложений. Для клапанов из нержавеющей стали и латуни межсервисный интервал может быть увеличен до 24–36 месяцев при условии установки фильтра на входе в систему.

Если вы занимаетесь проектированием или модернизацией систем водоснабжения, каталог арматуры и технические консультации доступны на armax.ua. armax специализируется на поставке трубопроводной арматуры для промышленных и гражданских объектов по всей Украине, предоставляя не только продукцию, но и инженерную поддержку при подборе оборудования под конкретные условия эксплуатации.
